TRD-K系列绝对值型旋转编码器
特点
l
对应于绝对位置的格雷码输出。
l
分辩率可达10位（1024）。
l
特制的主轴，可承受强力的负荷（径向100N/轴向50N）
l
使用Φ10mm的不锈钢轴的坚固设计。
l
采用金属光栅板，耐冲击指标980m/s2。
l
便于原点调整的伺服支架安装方式。
型号一览
|
|
种类
|
型号
|
分辩率
|
电缆长度
|
备注
|
|
电缆横出型
|
TRD-K180-YS
|
180(8bit)
|
2m
|
带FC-20/FC-21
专用插头
|
带延长电缆接插头
|
|
TRD-K256-YS
|
256(8bit）
|
|
TRD-K360-YS
|
360(9bit)
|
TRD-K360-YCS
|
TRD-K360-YPS
|
|
TRD-K512-YS
|
512(9bit)
|
TRD-K512-YCS
|
TRD-K512-YPS
|
|
TRD-K720-YS
|
720(10bit)
|
TRD-K720-YCS
|
TRD-K720-YPS
|
|
TRD-K1024-YS
|
1024(10bit)
|
TRD-K1024-YCS
|
TRD-K1024-YPS
|
|
防尘防滴
插座型
（插座后出）
|
TRD-K360-YC2
|
360(9bit)
|
无
|
|
|
|
TRD-K512-YC2
|
512(9bit)
|
|
TRD-K720-YC2
|
720(10bit)
|
|
TRD-K1024-YC2
|
1024(10bit)
|
|

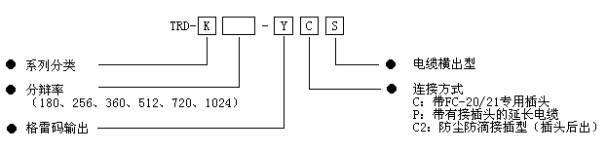

型号构成 |
|
|
| 电气规格 |
机械规格 |
|
电源
|
电源电压
|
10.8~26.4VDC
|
|
允许波纹
|
3%rms以下
|
|
消耗电流
|
70mA以下
|
|
分辩率（转）
|
180·256(8bit)、360·512(9bit)
720·1024(10bit)
|
|
输出码
|
二进制格雷码
|
|
最高响应频率
|
20KHz
|
|
精度
|
(360/分辩率×2)0
|
|
旋转方向
|
正转时(CW)输出码增大
|
|
输出
|
输出逻辑
|
负逻辑（ON时低电平）
|
|
输出形式
|
开路集电极NPN输出
|
|
流入电流
|
30mA以下
|
|
饱合电压
|
0.4V以下
|
|
负载电源电压
|
30VDC以下
|
|
上升/下降沿时间
|
2.0µs以下（负载阻抗1KΩ以下）
|
|
|
起动转矩
|
0.1N.m以下(+20℃)
|
|
轴惯性力矩
|
1×10-5kg.m2
|
|
轴允许荷重
|
径向：100N
|
|
轴向：50N
|
|
允许最高转数(Note1)
|
5000rpm
|
|
电缆
|
外径Φ7.8mm
12蕊防油屏蔽电缆，
蕊线截面积：0.3mm2
|
|
重量
|
电缆横出型：约750g（带2m电缆）
插座型：约500g
|
|
|
|
Note1：机械可承受的最高转速。
环境条件 |
|
使用环境温度
|
-10~+50℃
|
|
保存温度
|
-25~+85℃
|
|
使用环境湿度
|
35~85%RH（无凝露）
|
|
耐电压
|
500VAC
50/60Hz 1分钟（全部端子与外壳间）
|
|
绝缘阻抗
|
10MΩ以上（500VDC兆欧表）
|
|
耐振动（耐久）
|
变位振幅：0.75mm
10~55Hz，3轴方向各1小时
|
|
耐冲击（耐久）
|
980m/s2
11ms
3轴方向各3次
|
|
保护构造
|
IP65（防尘、防滴构造）
|
|
|
