TRD-S/SH系列增量型旋转编码器
特点：
l 体积小，外径Φ38mm/长度30mm
l 尽管结构紧凑，但最高2500P/R
l
价格低
|
 |
|
| 型号一览 |
|
种类
|
外观
|
型号
|
电源电压
|
输出
|
输出类型
|
脉冲数/转
|
|
主轴
|
|
TRD-S□A
|
4.5~13.2VDC
|
二相带原点输出（原点逆动作
)
|
开路集电极输出
|
*10，20，30，40，50，60，100，200，250，300，360，400，500，600，800，1000，1024，1200，2000，2500
*10~60：仅开路集电极输出
|
|
|
|
种类
|
外观
|
型号
|
电源电压
|
输出
|
输出类型
|
脉冲数/转
|
|
主轴
|
|
TRD-S□A
|
4.5~13.2VDC
|
二相带原点输出（原点逆动作 ）
|
开路集电极输出
|
*10，20，30，40，50，60，100，200，250，300，360，400，500，600，800，1000，1024，1200，2000，2500
*10~60：仅开路集电极输出
|
|
TRD-S□B
|
10.8~26.4VDC
|
|
TRD-S□V
|
4.75~5.25VDC
|
二相带原点输出（原点正动作 ）
|
线驱动输出
|
|
中空轴
|
|
TRD-SH□A
|
4.5~13.2VDC
|
二相带原点输出（原点逆动作 ）
|
开路集电极输出
|
|
TRD-SH□B
|
10.8~26.4VDC
|
|
TRD-SH□V
|
4.75~5.25VDC
|
二相带原点输出（原点正动作 ）
|
线驱动输出
|
|

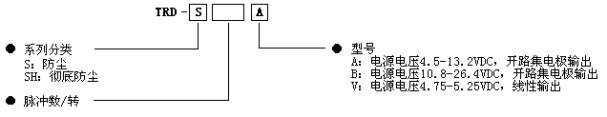

| 型号构成 |
|
| 脉冲数和频率 |
| 脉冲数/转 |
10 |
20 |
30 |
40 |
50 |
60 |
100 |
200 |
250 |
300 |
360 |
400 |
| 最大响应频率(kHz)*
|
1 |
2 |
3 |
4 |
5 |
6 |
10 |
20 |
25 |
30 |
36 |
40 |
| 用机适种 |
TRD-S□A/TRD-SH□A
|
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
| TRD-S□B/TRD-SH□B
|
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
* |
| TRD-S□V/TRD-SH□V
|
|
|
|
|
|
|
* |
* |
* |
* |
* |
* |
|
| 脉冲数/转
|
500 |
512 |
600 |
800 |
1000 |
1024 |
1200 |
2000 |
2500 |
| 最大响应频率(kHz)*
|
50 |
50 |
60 |
80 |
100 |
100 |
100 |
200 |
200 |
| 用机适种 |
TRD-S□A/
TRD-SH□A
|
* |
* |
* |
* |
* |
* |
* |
* |
* |
| TRD-S□B/
TRD-SH□B
|
* |
* |
* |
* |
* |
* |
* |
* |
* |
| TRD-S□V/
TRD-SH□V
|
* |
* |
* |
* |
* |
* |
* |
* |
* |
|
*电气的最高响应频率由分辩率和最高旋转速度确定。
电气的最高旋转速度=｛（最高响应频率/脉冲数）×60｝。
当旋转速度超过上限值时，电气信号将丢失。 |
| 电气规格 |
|
型号
|
TRD-S□A/TRD-SH□A
|
TRD-S□B/TRD-SH□B
|
TRD-S□V/TRD-SH□V
|
|
电源
|
电源电压
|
4.5~13.2VDC
|
10.8~26.4VDC
|
4.75~5.25VDC
|
|
允许波纹
|
3%rms以下
|
-
|
|
消耗电流
|
50mA以下
|
50mA以下
|
|
信号形式
|
二相带原点输出
|
二相带原点输出
|
|
最高响应频率
|
200kHz
|
200kHz
|
|
占空比
|
50±25%
|
50±25%
|
|
脉冲差宽度
|
25±12.5%
|
25±12.5%
|
|
原点信号宽度
|
100±50%
|
100±50%
|
|
输出
|
上升/下降沿时间
|
1µs以下（电缆长度为1m时）
|
-
|
|
输出形式
|
NPN开路集电极输出
|
线驱动*
|
|
输出逻辑
|
负逻辑（
|
正逻辑（
|
|
输出电压
|
“H”
|
-
|
2.5V以上
|
|
“L”
|
0.4V以下
|
0.4V以下
|
|
流入电流
|
30mA以下
|
-
|
|
负载电源电压
|
30VDC以下
|
-
|
|
| *与26C31相同，lever与26C32相同。 |
| 机械规格 |
环境条件 |
|
起动转矩
|
0.001N.m(+20℃)以下。
|
|
轴惯性力矩
|
0.3×10-6kg.m2
|
|
轴允许荷重
|
径向：20N
|
|
轴向：10N
|
|
允许最高旋转数（Note1）
|
6000rpm
|
|
电缆
|
外径Φ5mm，5蕊防油屏蔽电缆,
蕊线截面积：0.14mm2(线驱动输出：8蕊，0.14
mm2)
|
|
重量
|
约100g
|
|
|
使用环境温度
|
-10~+70℃
|
|
保存温度
|
-25~+85℃
|
|
使用环境湿度
|
35~85%RH（无凝露）
|
|
耐电压
|
500VAC（50HZ/60HZ）1分钟
|
|
绝缘阻抗
|
50MΩ以上
|
|
耐振动
|
变位振幅0.75mm，10~50HZ，3轴方向各1小时
|
|
耐冲击
|
490m/s2
11ms
3轴方向各3回
|
|
保护构造
|
仅防尘型：IP40
|
|
|
|
Note：机械可承受的最高旋转速度。
|
|
|

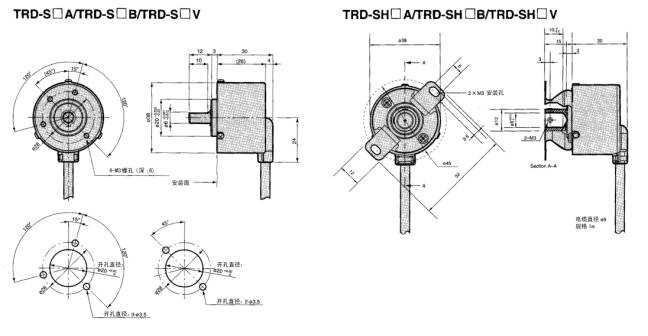

| 外形尺寸图
|
 |
|
